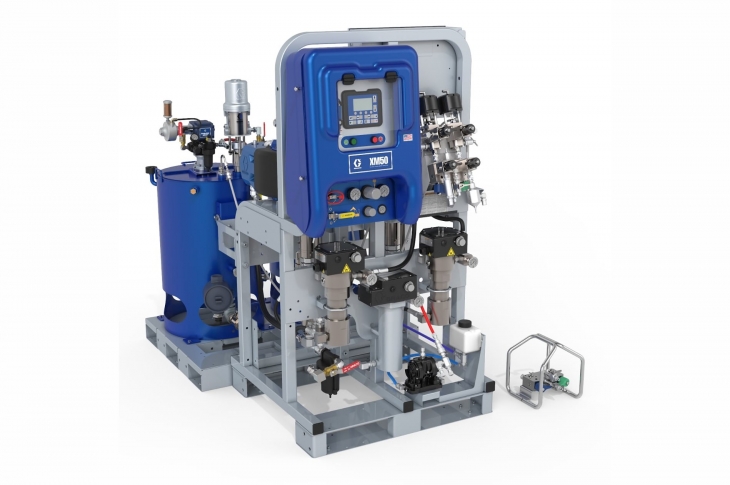

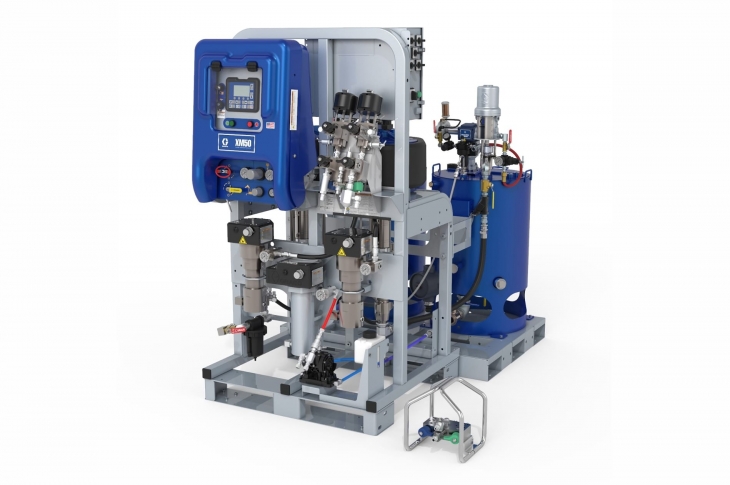

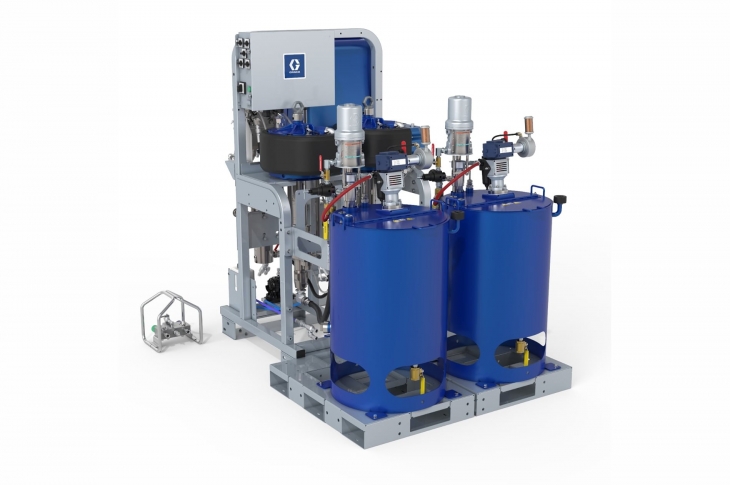

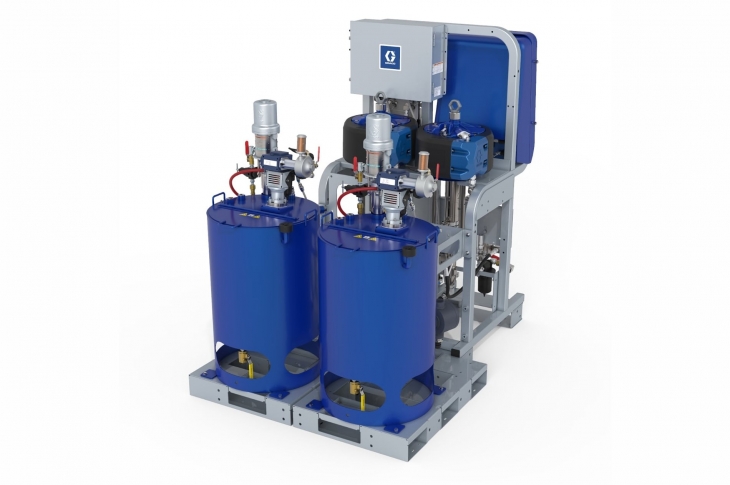

Двухкомпонентный аппарат ХМ
Краткое описание
Краскораспылители для многокомпонентных материалов Graco XM предназначены для распыления самых сложных защитных покрытий, обеспечивают точный контроль соотношения компонентов, позволяют скачивать данные о процессе распыления за прошедший период и могут быть использованы для распыления широкого спектра двухкомпонентных материалов.
Распылитель Graco XM может быть полностью сконфигурирован с учетом ваших потребностей и идеально подходит для работ в области судостроения, мостостроения, железнодорожного транспорта и ветроэнергетики.
- Система с регулируемым соотношением компонентов – поддержка соотношения компонентов в диапазоне от 1:1 до 10:1
- Используемая технология дозирования обеспечивает высокую точность смешивания с соблюдением заданного соотношения компонентов, что позволяет повысить эффективность и сократить количество отходов
- Усовершенствованные, интуитивно понятные элементы управления позволяют контролировать и изменять соотношение компонентов в режиме реального времени
- Наличие USB-порта позволяет скачивать данные о процессе распыления за прошедший период
- Поддержка одновременной работы нескольких краскораспылителей для увеличения производительности
Двухкомпонентный аппарат XM
Технические характеристики
| Макс. расход воздуха (м3/мин) | 1,96 м3/мин каждый л/мин при 100 psi |
| Максимальная вязкость материала (сП) | 20000 |
| Максимальная рабочая температура (°C) | 54 |
| Максимальная температура материала (°C) | 71 |
| Максимальное давление воздуха на входе (бар) | 10.3 |
| Максимальное давление воздуха на входе (фунт/кв. дюйм) | 150 |
| Максимальное соотношение смешивания | 10:1 |
| Максимальный расход (л/мин) | 11,4 |
| Минимальное соотношение смешивания | 1:1 |
| Минимальный расход (л/мин) | 0.95 |
| Модель | XM |
| Размер впускного канала подачи воздуха (дюйм) | 3/4 |
| Размер впускного отверстия для материала (дюйм) | 1-1/4 дюйма |
| Расположение резьбы впускного канала подачи воздуха | Внутренняя резьба |
| Расположение резьбы впускного отверстия для материала | Наружная резьба |
| Тип | Многокомпонентный краскораспылитель |
| Тип резьбы впускного канала подачи воздуха | NPT |
| Тип резьбы впускного отверстия для материала | NPT |
| Точность смешивания (%) | 5% |
| Удаленный смесительный коллектор входит в комплект поставки | Да |
| Уровень звукового давления (дБ (А)) | 84,8 при 70 psi (0,48 МПа, 4,8 Бар) |
| Уровень звуковой мощности (дБ (А)) | 95,1 при 70 psi (0,48 МПа, 4,8 Бар) |
Двухкомпонентный аппарат ХМ50
- Серия - 50
- Максимальное рабочее давление (МПа) - 35.8
- Максимальное рабочее давление (бар) - 358
- Максимальное рабочее давление (фунт/кв. дюйм) - 5200
| Артикул | Особенности комплектации | Главный нагреватель материала входит в комплект поставки | Емкость бака (л) | Источник питания |
|---|---|---|---|---|
| XM5M2W | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной, контроль работы водонагреваемого шланга | да | 95 | 240 В, блок питания розеточного типа |
| XM5L10 | выносной коллектор, без нагревателей, без распределительной коробки, бункеры | Нет | 38 | 240 В, блок питания розеточного типа |
| XM5P00 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, без системы подачи, выносной коллектор | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM5P0W | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM5P10 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, бункеры, выносной коллектор | Да | 38 | 240 В, питание от генератора переменного тока |
| XM5P1W | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 240 В, питание от генератора переменного тока |
| XM5P20 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 240 В, питание от генератора переменного тока |
| XM5P2W | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы водонагреваемого шланга | Да | 95 | 240 В, питание от генератора переменного тока |
| XM1L00 | без нагревателей, без распределительной коробки, без системы подачи | Нет | Без бака | 240 В, блок питания розеточного типа |
| XM1L10 | без нагревателей, без распределительной коробки, бункеры, без системы подачи | Нет | 38 | 240 В, блок питания розеточного типа |
| XM5L00 | без нагревателей, без распределительной коробки, бункеры, без системы подачи, выносной коллектор | Нет | Без бака | 240 В, блок питания розеточного типа |
| XM5J0E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор, контроль работы электронагреваемого шланга | Да | Без бака | 240 В, блок питания розеточного типа |
| XM1M00 | нагреватели Viscon HF, распределительная коробка, без системы подачи | Да | Без бака | 240 В, блок питания розеточного типа |
| XM5M00 | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор | Да | Без бака | 240 В, блок питания розеточного типа |
| XM5M0W | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 240 В, блок питания розеточного типа |
| XM5M0E | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор, контроль работы электронагреваемого шланга | Да | Без бака | 240 В, блок питания розеточного типа |
| XM1M10 | нагреватели Viscon HF, распределительная коробка, бункеры, без системы подачи | Да | 38 | 240 В, блок питания розеточного типа |
| XM5M10 | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор | Да | 38 | 240 В, блок питания розеточного типа |
| XM5M1W | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 240 В, блок питания розеточного типа |
| XM5M1E | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор, контроль работы электронагреваемого шланга | Да | 38 | 240 В, блок питания розеточного типа |
| XM1M20 | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 240 В, блок питания розеточного типа |
| XM5M20 | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 240 В, блок питания розеточного типа |
| XM5M2E | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной, контроль работы электронагреваемого шланга | Да | 95 | 240 В, блок питания розеточного типа |
| XM1J00 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, без системы подачи | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM1J10 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, бункеры, без системы подачи | Да | 38 | 240 В, питание от генератора переменного тока |
| XM1J20 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 240 В, питание от генератора переменного тока |
| XM1P00 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, без системы подачи | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM1P10 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, бункеры, без системы подачи | Да | 38 | 240 В, питание от генератора переменного тока |
| XM1P20 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 240 В, питание от генератора переменного тока |
| XM5J00 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM5J0W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM5J10 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор | Да | 38 | 240 В, питание от генератора переменного тока |
| XM5J1W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 240 В, питание от генератора переменного тока |
| XM5J1E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор, контроль работы электронагреваемого шланга | Да | 38 | 240 В, питание от генератора переменного тока |
| XM5J20 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 240 В, питание от генератора переменного тока |
| XM5J2W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы водонагреваемых шлангов | Да | 95 | 240 В, питание от генератора переменного тока |
| XM5J2E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, подающие насосы,- выносной коллектор, контроль работы электронагреваемого шланга | Да | 95 | 240 В, питание от генератора переменного тока |
| XM5F2W | взрывобезопасные нагреватели HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы водонагреваемого шланга | Да | 95 | 480 В, питание от генератора переменного тока |
| XM5K20 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 480 В, питание от генератора переменного тока |
| XM5K2W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы водонагреваемого шланга | Да | 95 | 480 В, питание от генератора переменного тока |
| XM5K2E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы электронагреваемого шланга | Да | 95 | 480 В, питание от генератора переменного тока |
| XM1H00 | нагреватели Viscon HF, распределительная коробка, без системы подачи | Да | Без бака | 480 В, блок питания розеточного типа |
| XM5H00 | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор | Да | Без бака | 480 В, блок питания розеточного типа |
| XM5H0W | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 480 В, блок питания розеточного типа |
| XM5H0E | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор, контроль работы электронагреваемого шланга | Да | Без бака | 480 В, блок питания розеточного типа |
| XM1H10 | нагреватели Viscon HF, распределительная коробка, бункеры, без системы подачи | Да | 38 | 480 В, блок питания розеточного типа |
| XM5H10 | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор | Да | 38 | 480 В, блок питания розеточного типа |
| XM5H1W | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 480 В, блок питания розеточного типа |
| XM5H1E | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор, контроль работы электронагреваемого шланга | Да | 38 | 480 В, блок питания розеточного типа |
| XM1H20 | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 480 В, блок питания розеточного типа |
| XM5H2W | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы водонагреваемых шлангов | Да | 95 | 480 В, блок питания розеточного типа |
| XM5H2E | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы электронагреваемого шланга | Да | 95 | 480 В, блок питания розеточного типа |
| XM5H20 | нагреватели Viscon HF, распределительная коробка, нагревательные баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 480 В, блок питания розеточного типа |
| XM1K00 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, без системы подачи | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM1K10 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, бункеры, без системы подачи | Да | 38 | 480 В, питание от генератора переменного тока |
| XM1K20 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 480 В, питание от генератора переменного тока |
| XM1F00 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM5F00 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, без системы подачи, выносной коллектор | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM5F0W | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM1F10 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, бункеры | Да | 38 | 480 В, питание от генератора переменного тока |
| XM5F10 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, бункеры, без системы подачи, выносной коллектор | Да | 38 | 480 В, питание от генератора переменного тока |
| XM5F1W | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, бункеры, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 480 В, питание от генератора переменного тока |
| XM1F20 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 480 В, питание от генератора переменного тока |
| XM5F20 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 480 В, питание от генератора переменного тока |
| XM5K00 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM5K0W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM5K0E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор, контроль работы электронагреваемого шланга | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM5K10 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор | Да | 38 | 480 В, питание от генератора переменного тока |
| XM5K1W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 480 В, питание от генератора переменного тока |
| XM5K1E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор, контроль работы электронагреваемого шланга | Да | 38 | 480 В, питание от генератора переменного тока |
| XM1N00 | возможность размещения во взрывоопасной зоне, без нагревателей, без распределительной коробки, без системы подачи | Нет | Без бака | 240 В, питание от генератора переменного тока |
| XM5N00 | возможность размещения во взрывоопасной зоне, без нагревателей, без распределительной коробки, без системы подачи, выносной коллектор | Нет | Без бака | 240 В, питание от генератора переменного тока |
| XM5N10 | возможность размещения во взрывоопасной зоне, без нагревателей, без распределительной коробки, бункеры, выносной коллектор | Нет | 38 | 240 В, питание от генератора переменного тока |
| XM1N10 | возможность размещения во взрывоопасной зоне, без нагревателя, без распределительной коробки, бункеры, без системы подачи | нет | 38 | 240 В, питание от генератора переменного тока |
Двухкомпонентный аппарат ХМ70
- Серия - 70
- Максимальное рабочее давление (МПа) - 43.5
- Максимальное рабочее давление (бар) - 435
- Максимальное рабочее давление (фунт/кв. дюйм) - 6300
| Артикул | Особенности комплектации | Главный нагреватель материала входит в комплект поставки | Емкость бака (л) | Источник питания |
|---|---|---|---|---|
| XM7M2W | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной, контроль работы водонагреваемого шланга | Да | 95 | 240 В, блок питания розеточного типа |
| XM7L10 | выносной коллектор, без нагревателей, без распределительной коробки, бункеры | Нет | 38 | 240 В, блок питания розеточного типа |
| XM7L00 | без нагревателей, без распределительной коробки, бункеры, без системы подачи, выносной коллектор | Нет | Без бака | 240 В, блок питания розеточного типа |
| XM3L00 | без нагревателей, без распределительной коробки, без системы подачи | Нет | Без бака | 240 В, блок питания розеточного типа |
| XM3L10 | без нагревателей, без распределительной коробки, бункеры, без системы подачи | Нет | 38 | 240 В, блок питания розеточного типа |
| XM7J0E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор, контроль работы электронагреваемого шланга | Да | Без бака | 240 В, блок питания розеточного типа |
| XM3M00 | нагреватели Viscon HF, распределительная коробка, без системы подачи | Да | Без бака | 240 В, блок питания розеточного типа |
| XM3M10 | нагреватели Viscon HF, распределительная коробка, бункеры, без системы подачи | Да | 38 | 240 В, блок питания розеточного типа |
| XM3M20 | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 240 В, блок питания розеточного типа |
| XM3J00 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, без системы подачи | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM3J10 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, бункеры, без системы подачи | Да | 38 | 240 В, питание от генератора переменного тока |
| XM3J20 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 240 В, питание от генератора переменного тока |
| XM3P00 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, без системы подачи | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM3P10 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, бункеры, без системы подачи | Да | 38 | 240 В, питание от генератора переменного тока |
| XM3P20 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 240 В, питание от генератора переменного тока |
| XM7J00 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM7J0W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM7J10 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор | Да | 38 | 240 В, питание от генератора переменного тока |
| XM7J1W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 240 В, питание от генератора переменного тока |
| XM7J20 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 240 В, питание от генератора переменного тока |
| XM7J2W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы водонагреваемых шлангов | Да | 95 | 240 В, питание от генератора переменного тока |
| XM7J2E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, подающие насосы,- выносной коллектор, контроль работы электронагреваемого шланга | Да | 95 | 240 В, питание от генератора переменного тока |
| XM7M00 | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор | Да | Без бака | 240 В, блок питания розеточного типа |
| XM7M0W | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 240 В, блок питания розеточного типа |
| XM7M0E | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор, контроль работы электронагреваемого шланга | Да | Без бака | 240 В, блок питания розеточного типа |
| XM7M10 | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор | Да | 38 | 240 В, блок питания розеточного типа |
| XM7M1W | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 240 В, блок питания розеточного типа |
| XM7M1E | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор, контроль работы электронагреваемого шланга | Да | 38 | 240 В, блок питания розеточного типа |
| XM7M20 | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 240 В, блок питания розеточного типа |
| XM7M2E | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной, контроль работы электронагреваемого шланга | Да | 95 | 240 В, блок питания розеточного типа |
| XM7P00 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, без системы подачи, выносной коллектор | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM7P0W | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 240 В, питание от генератора переменного тока |
| XM7P10 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, бункеры, выносной коллектор | Да | 38 | 240 В, питание от генератора переменного тока |
| XM7P1W | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 240 В, питание от генератора переменного тока |
| XM7P20 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 240 В, питание от генератора переменного тока |
| XM7P2W | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы водонагреваемого шланга | Да | 95 | 240 В, питание от генератора переменного тока |
| XM7J1E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор, контроль работы электронагреваемого шланга | Да | 38 | 240 В, питание от генератора переменного тока |
| XM3H00 | нагреватели Viscon HF, распределительная коробка, без системы подачи | Да | Без бака | 480 В, блок питания розеточного типа |
| XM7H00 | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор | Да | Без бака | 480 В, блок питания розеточного типа |
| XM7H0W | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 480 В, блок питания розеточного типа |
| XM7H0E | нагреватели Viscon HF, распределительная коробка, без системы подачи, выносной коллектор, контроль работы электронагреваемого шланга | Да | Без бака | 480 В, блок питания розеточного типа |
| XM3H10 | нагреватели Viscon HF, распределительная коробка, бункеры, без системы подачи | Да | 38 | 480 В, блок питания розеточного типа |
| XM7H10 | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор | Да | 38 | 480 В, блок питания розеточного типа |
| XM7H1W | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 480 В, блок питания розеточного типа |
| XM7H1E | нагреватели Viscon HF, распределительная коробка, бункеры, выносной коллектор, контроль работы электронагреваемого шланга | Да | 38 | 480 В, блок питания розеточного типа |
| XM3H20 | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 480 В, блок питания розеточного типа |
| XM7H2W | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы водонагреваемых шлангов | Да | 95 | 480 В, блок питания розеточного типа |
| XM7H2E | нагреватели Viscon HF, распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы электронагреваемого шланга | Да | 95 | 480 В, блок питания розеточного типа |
| XM7H20 | нагреватели Viscon HF, распределительная коробка, нагревательные баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 480 В, блок питания розеточного типа |
| XM3K00 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, без системы подачи | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM3K10 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, бункеры, без системы подачи | Да | 38 | 480 В, питание от генератора переменного тока |
| XM3K20 | взрывобезопасные нагреватели Viscon HF и распределительная коробка, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 480 В, питание от генератора переменного тока |
| XM3F00 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM7F0W | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM3F10 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, бункеры | Да | 38 | 480 В, питание от генератора переменного тока |
| XM7F10 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, бункеры, без системы подачи, выносной коллектор | Да | 38 | 480 В, питание от генератора переменного тока |
| XM7F00 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, бункеры, без системы подачи, выносной коллектор | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM7F1W | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, бункеры, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 480 В, питание от генератора переменного тока |
| XM7F20 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 480 В, питание от генератора переменного тока |
| XM7K00 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM7K0W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор, контроль работы водонагреваемого шланга | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM7K10 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор | Да | 38 | 480 В, питание от генератора переменного тока |
| XM7K1W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор, контроль работы водонагреваемого шланга | Да | 38 | 480 В, питание от генератора переменного тока |
| XM7F2W | взрывобезопасные нагреватели HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы водонагреваемого шланга | Да | 95 | 480 В, питание от генератора переменного тока |
| XM3F20 | взрывобезопасные нагреватели Viscon HF, без распределительной коробки, нагреваемые баки, мешалки, подающие насосы | Да | 95 | 480 В, питание от генератора переменного тока |
| XM7K0E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, без системы подачи, выносной коллектор, контроль работы электронагреваемого шланга | Да | Без бака | 480 В, питание от генератора переменного тока |
| XM7K1E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, бункеры, выносной коллектор, контроль работы электронагреваемого шланга | Да | 38 | 480 В, питание от генератора переменного тока |
| XM7K20 | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор | Да | 95 | 480 В, питание от генератора переменного тока |
| XM7K2W | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы водонагреваемого шланга | Да | 95 | 480 В, питание от генератора переменного тока |
| XM7K2E | взрывобезопасные нагреватели Viscon HF, взрывобезопасная распределительная коробка, нагреваемые баки, мешалки, подающие насосы, выносной коллектор, контроль работы электронагреваемого шланга | Да | 95 | 480 В, питание от генератора переменного тока |
| XM3N00 | возможность размещения во взрывоопасной зоне, без нагревателей, без распределительной коробки, без системы подачи | Нет | Без бака | 240 В, питание от генератора переменного тока |
| XM3N10 | возможность размещения во взрывоопасной зоне, без нагревателя, без распределительной коробки, бункеры, без системы подачи | Нет | 38 | 240 В, питание от генератора переменного тока |
| XM7N00 | возможность размещения во взрывоопасной зоне, без нагревателей, без распределительной коробки, без системы подачи, выносной коллектор | Нет | Без бака | 240 В, питание от генератора переменного тока |
| XM7N10 | возможность размещения во взрывоопасной зоне, без нагревателей, без распределительной коробки, бункеры, выносной коллектор | Нет | 38 | 240 В, питание от генератора переменного тока |
Огнезащитные распылители вспучивающейся огнезащиты ХМ PFP
Специально разработанный для нанесения вспучивающихся огнезащитных покрытий на основе эпоксидной смолы распылитель Graco XM PFP является первой и единственной системой, сертифицированной ATEX и IECEx для использования во взрывоопасных средах; он рассчитан как на электрические, так и на механические конструкции.
- Работа с учетом весового соотношения позволяет быстро и точно обеспечить необходимое соотношение компонентов (в пределах +/-5%)
- Экономия времени за счет быстрой проверки соотношения компонентов – менее, чем за 90 секунд
- Последовательный контроль температуры, быстрый запуск благодаря высокопроизводительной системе нагрева
- Простые элементы управления для пользователя и отчетность по данным
- Обеспечивает точное смешивание с соблюдением соотношения компонентов для снижения отходов материала, поддерживает двухкомпонентные материалы от 1:1 до 10:1
Покрытия с пассивной защитой от огня (PFP) делают конструкции более стойкими к огню благодаря изоляции конструкционной стали от высоких температур и, как следствие, позволяют выиграть время на эвакуацию до обрушения конструкции. Распылитель многокомпонентных материалов Graco XM PFP имеет технологию создания отчетов данных, чтобы вы могли подтвердить распыление эпоксидных вспучивающихся покрытий в соответствии с заданным соотношением и установленными производителем требованиями. XM PFP — простое в использовании решение, поддерживающее равномерную температуру и обеспечивающее точный контроль соотношения.
| Длина шланга (м) | 20.4 |
| Источник питания | С электроприводом, Воздух |
| Количество баков | 2 |
| Количество катализаторов | 1 |
| Количество редукторов | 0 |
| Количество цветов смолы | 1 |
| Макс. расход (куб. см/мин) | 11360 |
| Максимальное давление распыления (МПа) | 41.4 |
| Максимальное давление распыления (бар) | 413.7 |
| Максимальное давление распыления (кПа) | 41370 |
| Максимальное давление распыления (фунт/кв. дюйм) | 6000 |
| Максимальное рабочее давление (МПа) | 41 |
| Максимальное рабочее давление (бар) | 414 |
| Максимальное рабочее давление (кПа) | 41400 |
| Максимальное рабочее давление (фунт/кв. дюйм) | 6000 |
| Максимальный расход (л/мин) | 11,36 |
| Материал смачиваемой детали | Алюминий, Нержавеющая сталь, Карбид, Фторопласт, Сверхвысокомолекулярный полиэтилен (СВМП), Нейлон, Углеродистая сталь, Легированная сталь, Цинкование, Никелевое покрытие, Ковкий чугун, Карбид вольфрама, Полиэтилен, Кожа |
| Модель | XM |
| Подходящий материал | Эпоксидное вспучивающееся огнезащитное покрытие |
| Полная высота (мм) | 1778, 2134 |
| Полная высота (см) | 177.8, 213.4 |
| Полная глубина (мм) | 1320, 2640 |
| Полная глубина (см) | 132, 264 |
| Полная ширина (мм) | 965, 1930 |
| Полная ширина (см) | 96.5, 193 |
| Размер впускного канала подачи воздуха (дюйм) | 1 |
| Размер впускного канала подачи воздуха (мм) | 25.4 |
| Размер впускного канала подачи воздуха (см) | 2.54 |
| Расположение резьбы впускного канала подачи воздуха | Внутренняя резьба |
| Серия | PFP |
| Тип аппликатора | Ручного типа |
| Тип измерения | Прямого вытеснения, Дозирующий клапан |
| Тип компонента | Многокомпонентного типа |
| Тип краскораспылителя | Пистолет безвоздушного распыления |
| Тип продукта | Многокомпонентного типа |
| Тип промывки | Горячая вода, Растворитель |
| Тип резьбы впускного канала подачи воздуха | NPT |
| Точность смешивания (%) | +/- 5 |
| Уровень звукового давления (дБ (А)) | 86 |
| Фаза | 3 |
| Артикул | Включает | Емкость бака (л) | Максимальная длина шланга (м) | Номинальная мощность (Вт) | Соотношение смешивания | Тип |
|---|---|---|---|---|---|---|
| 262898 | Нагреватель краски, нагреватель покрытий с пассивной защитой от огня (PFP), (2) насоса PFP, 1 кварта (0,95 л) материала TSL, (3) 3-х футовых (0,91 м) сдвоенных шланга, (2) 4-х футовых (1,22 м) сдвоенных шланга, (2) 6-футовых (1,8 м) сдвоенных шланга, (2) сдвоенных шланга, (3) 30-дюймовых (0,76 м) сдвоенных шланга, 2-футовый (0,6 м) сдвоенный шланг, насос Husky, пистолет-распылитель, 10-футовый (3,05 м) сдвоенный шланг | 76 | 91.44 | 18800 | 1.5-4:1 | Система дозирования |
| 262869 | Двойной шланг с подогревом, смесительный коллектор, статическая смесительная линия, промывочный насос 30:1, пистолет XHF, наконечник 429, (2) модули подачи с подогревом Check-Mate на 20 галлонов (75,7 л), (2) мешалки, (2) датчика уровня | 75.7 | 91.44 | 18800 | 1.5:1-4:1 | Система дозирования |
| 262943 | (2) Шланг с подогревом из PFP | 75.7 | 20.4 | 18900 | 1.5:1-4:1 | Дозаторная установка |
| 262945 | (2) Шланг с подогревом из PFP | 75.7 | 20.4 | 18900 | 1:1-1.5:1 | Дозаторная установка |
| 24W626 | Шланг с подогревом для покрытий с пассивной защитой от огня (PFP) | 76 | 91.44 | 18800 | 1:1-1.5:1 | Многокомпонентный краскораспылитель |
Литература:
3A0014RU-S, 312909RU-ZAF, 307044EN-S, 307892EN-K, 3A0361RU-Z, 312905RU-N, 308169EN-W, 3A2981RU-ZAS, 308859EN-A, 3A7630RU-ZAB, 3A2991RU-P, 312792EN-K, 313661RU-M, 3A3313RU-S, 3A7515RU-D, 3A7523EN-D, 350210RU-B, 192107ENEU-T, 199271ENEU-N, 199515ENEU-F
